【摘要】结合科大动环监控平台，采购协议转换器，自己安装局站动环监控，监控局站开关电源设备
【关键字】自己动手 串口协议转换器 动环监控
一、简介
传统的动力监控都是由厂家安装，现场安装采集设备，采集现场的动力设备，然后通过协议转换器，通过传输网络，接入到动环监控系统，进行数据采集分析，局站电源设备就可通过监控平台显示出来，实现对机房电源设备实现远程监控。自己利用协议转换器远程通讯的功能，直接采集局站的开关电源，直接实现远程监控开关电源，实现监控功能。自己动手安装，大大减少投资，减少维护。
二、总体思路
在机房安装，串口协议转换器，把串口协议转换器连接到开关电源的串口，然后，通过传输通道，连接到监控网络，就可以实现远程监控。
三、实施方案及处理过程
1、串口协议转换器介绍
1）、串口协议转换器解释：
串口转换器是为RS-232/485/422到TCP/IP 之间完成数据转换的通讯接口转换器。通过作为服务器端，提供RS-232/485/422终端串口与TCP/IP网络的数据双向透明传输，提供串口转网络功能，RS-232/485/422转网络的解决方案。可以让串口设备立即联接网络。
2）串口协议转换器的厂家
目前厂家很多，有MOXA,康海等

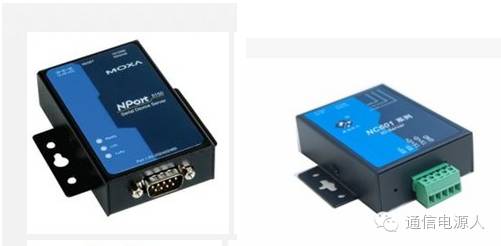

MOXA串口协议转换器 康海时代串口协议转换器
3）串口转换器在动力监控监控系统中的应用
因为串口转换器具有RS 232/485/422/到TCP/IP的协议转换能力，所以通过串口转换器直接将动力设备的数据采集上报，通过软件协议，实现服务器到远端局站动力设备的通讯能力，可以省掉现场动力采集设备，这样可以节省采集设备的投资，可以大大减少投资。
2、串口协议转换器动力监控安装方法：
1）、配置串口协议转换器IP地址，COM口地址

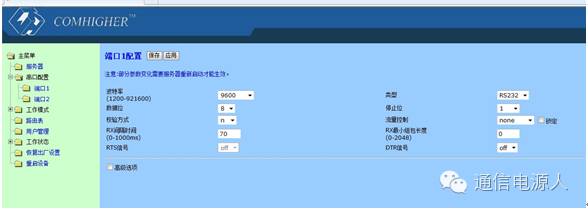

串口协议转换器端口配置：
串口协议转换器工作模式配置

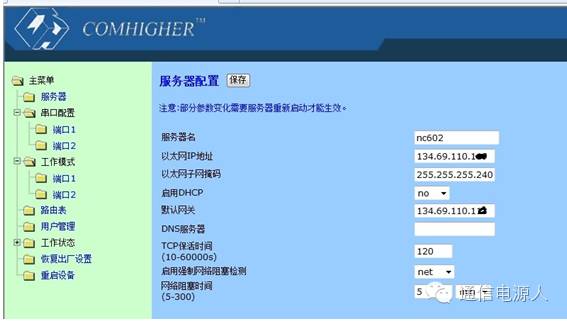

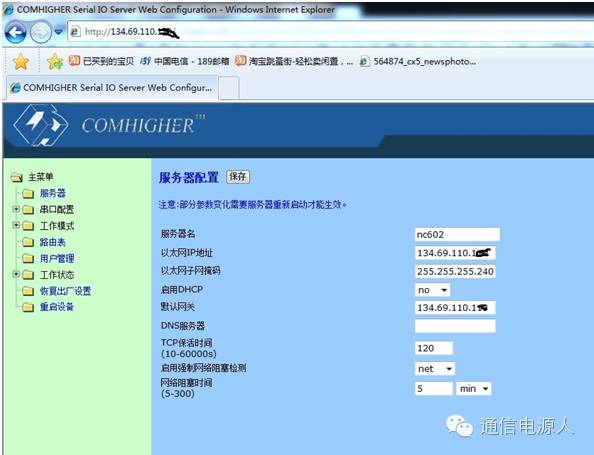

串口协议转换器IP地址配置
在浏览器直接输入串口转换器的ip地址就可以进行维护管理
2）、现场安装方法
串口协议转换器采用的是48V 直流供电。简单解法图：
工作电源：串口服务器工作电源采用普遍的48V电源
串口转换器接口：具备RS232接口，以及RJ45接口。

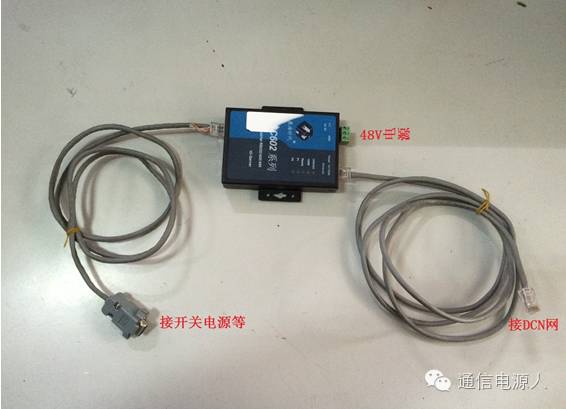

串口转换器现场接法：简单的就是从开关电源的RS232接口接到串口转换器，然后再从RJ45接口接出网线到交换机，光电转换器。有些机房没有DCN网，需要跳纤到到附近有DCN网的机房。
串口转换器到开关电源连接线接法：
R323和RJ45接口线序：
简单的说：126脚对应235脚
解释：串口转换器的RJ45接口是8针，开关电源的R232接口是9针，串口转换器的126针脚对应R232的 235针脚接好，串口转换器和开关电源的通讯就可以建立起来。

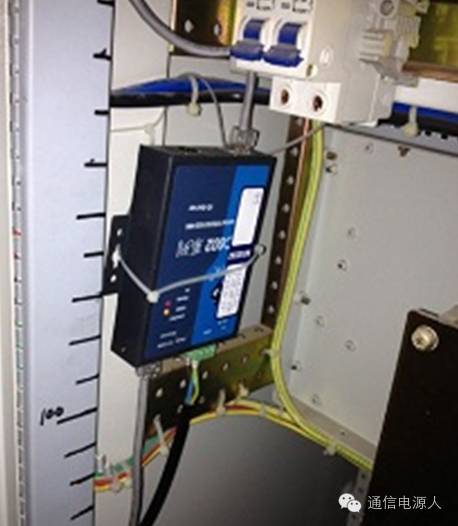

3)、现场安装图
4）、现场调测
笔记本串口线，连接开关电源

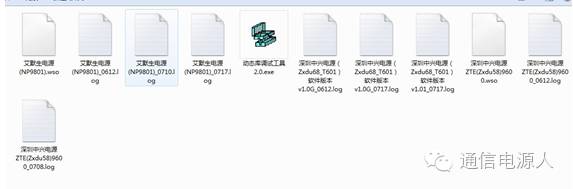

根据协议模板，串口调试工具

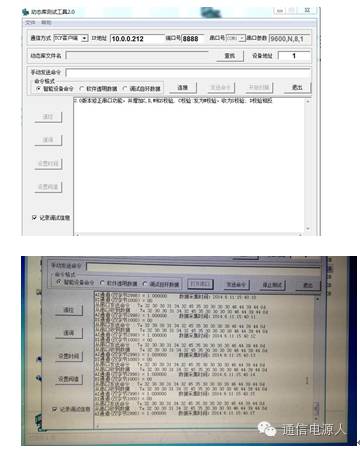

打开调试工具：
5）、串口服务器监控系统后台配置

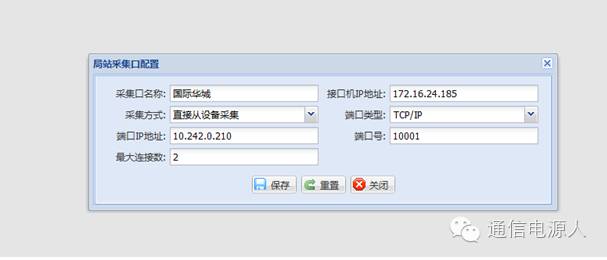

在科大网管上添加局站采集端口

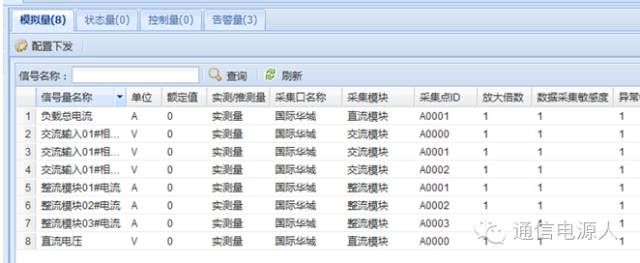

网管上配置开关电源数据
做好的监控，网管显示
6）、串口协议转换器安装的动力监控系统主要组成
主要有：服务器，接口机，网管操作平台，传输网络（DCN，OLT），串口转换器、动力设备。

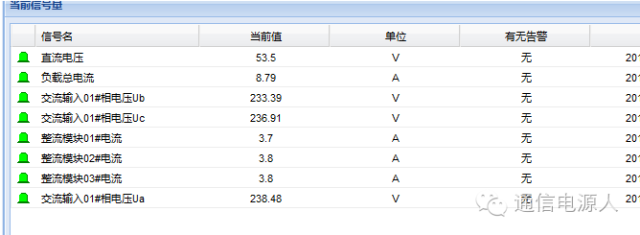

7）、网管平台显示

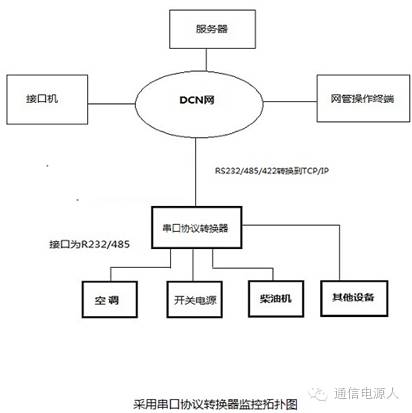

8）、串口协议转换器监控拓扑图
四、总结及成效
1、安装方便，不需要监控厂家，一般的维护人员都可以安装。
2、投资少，与传统的相比，现场不需要动力监控采集设备，每个机房的监控最少可以节省3000以上。一个点投资只要一个串口协议转换器的价格，目前市场报价为500左右。
3、维护方便，因为现场没有动力采集设备，减少了因动力采集设备损坏，造成的障碍，出现的故障一般维护人员都可以处理。
4、监控能力强，监控稳定。根据目前安装的来看，运行稳定，数据准确。
5、扩展能力好，因为转换器可以有多口，根据现场智能设备，可以同时监控多个智能电源设备，串口转换器有单口，双口，四口，八口等。
6、传输方式多样化，支持TCP/IP，光纤，无线传输方式。
7、采集数据多样化，可以实现智能、模拟设备，环境量的监控。
8、目前交换局站大量退网，以前基于华为中兴的传输通道的动力环境监控，都可以采取这种做法，极大节省投资，节省以后的维护。
